GDBN-8000系列成套電纜故障檢測設備參數解析
電纜故障檢測過程的核心思路：安全停電→判定故障類型（使用兆歐表或萬能表）→粗測距離預定位（使用電纜故障測距儀）→探測電纜路徑（電纜路徑儀或地下綜合管線探測儀）→高壓閃絡，對故障電纜加直流高壓使故障點暴露 （電纜故障高壓信號發生器）→精確定點（電纜故障定點儀）→開挖修復→復測驗收，行業簡稱 “先定性、①后測距、②再尋徑、③高壓閃絡、④最后定點”。

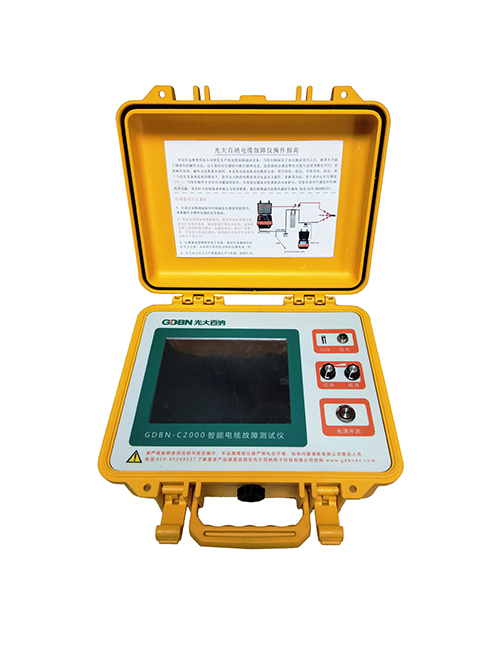

一、電纜故障測試儀：電纜故障點的粗距離定位
功能特點及設備參數：
1.用于 35KV 及以下不同等級、不同截面、不同介質及各種材質的電力電纜的各類故障，包括：開路 、短路、低阻、高阻泄漏、高阻閃絡性故障。
2.可配合高壓設備實現傳統電纜故障測試的低壓脈沖法、沖擊閃絡法、速度測量法、三次脈沖和八次脈沖法。
3.工業級彩色觸摸液晶屏顯示，全中文操作軟件和使用界面。
4.低壓脈沖法測量時可以對故障點距離進行自動判距。
5.全局波形和局部波形同步顯示，便于整體分析和細節調整。
6.內置電源供電充滿電后可連續使用 6 個小時以上方便戶外使用。
7.體積小、重量輕、使用方便、檢測故障成功率和測試精度高。
8.在各種環境下性能穩定、不死機、信號采集高壓保護措施安全。
9.具有標準 USB 接口，可方便將數據及波形保存或調出重新分析。
10.采樣速率：100 MHz、80 MHz、20MHz、10 MHz
11.脈沖寬度：0.2μs、0.5μs、1μs、2μs
12.波速設置：交聯乙烯、聚氯乙烯、油浸紙、不滴油和未知類型自設定 13.沖擊高壓：35kV 及以下
14.測試距離：＜40km，盲區≤10m
15.分 辨 率：1m
16.測試精度：1m
17.顯示方式：工業級彩色觸摸液晶屏
18.操作方式：觸摸屏操作、物理旋鈕操作
19.分析設置：滾屏、縮放、保存、調出、波移等功能
20.工作電源：內置電池供電
21.連續工作：≥8h（亦可使用外接電源使用），充電電源 AC220V±10%
22.儲存功能：具有數據存儲功能，可存儲大量現場波形及數據，并隨時調出使用
23.外形尺寸：長 330mm×寬 270mm×高 140mm
24.重 量：3.0kg

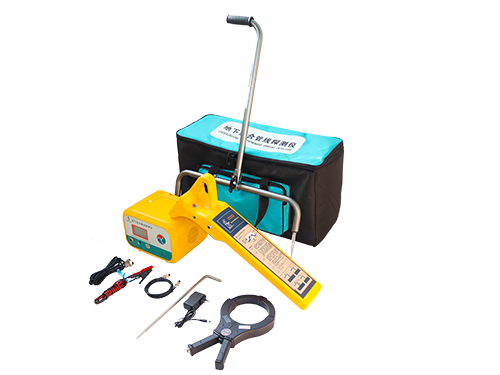

二、地下綜合管線探測儀：電纜的路徑及埋深探測
功能特點及設備參數：
電纜路徑埋深探測、跨步電壓法電纜漏電故障定位
1）輸出信號：輸出四種頻率的正弦交流信號，分別是低頻、中頻、高頻、射頻。
2）輸出功率：恒功率輸出，低、中、高三檔（最大不小于 6 瓦）。
3）輸出模式：直連法、耦合法、感應法。
4）阻抗顯示：99999 歐以內。
5） 負載匹配：1—10000 歐。
6）顯示界面：大屏液晶中文、圖形顯示，自帶背光。
7）電 源：標準8.4V 7200ma鋰電池供電，充放電500次。
8）待機時間：大于 8 小時，電量提示。
9）過熱過流：自動保護。
10）工作溫度：-20℃—50℃
11）體 積：400mm×160mm×140 mm
12）重 量：3.6 kg 接收機
1）接收頻率：接收五種不同頻率的正弦交流信號，分別是低頻、中頻、高頻、射頻、50HZ.
2）接收模式：波峰法（水平線圈）、 波谷法（豎直線圈）、 外接設備法（耦合鉗。）
3）信號界面：數字大小、光柵長短、聲音緩急三種界面同時提示信號強弱
4）顯示界面：大屏液晶中文、圖形顯示，自帶背光。
5）增益控制：手動調節，動態范圍 000——100db。
6) 探測長度：直連電纜時，最長 15KM。耦合電纜時，一次耦合可測 3Km，多次耦合無限遠。感應電纜時，一次感應可測 300m，多次感應 無限遠。
7）深度測量：直讀探測深度，范圍 000—250cm。80%法測深度，范圍 000—250cm（感應）\500cm（直連）
8）電流測量：直讀電流，范圍 000—999mA.
9) 探測精度：埋深的 5%
10）電 源：內置大容量鋰電池，充放電500 次。
11）待機時間：大于 12 小時，電量提示。
12）過熱過流：自動保護。
13） 工作溫度：-10℃—40℃。
14） 體 積：650mm×110mm×230mm 重量：2.3Kg

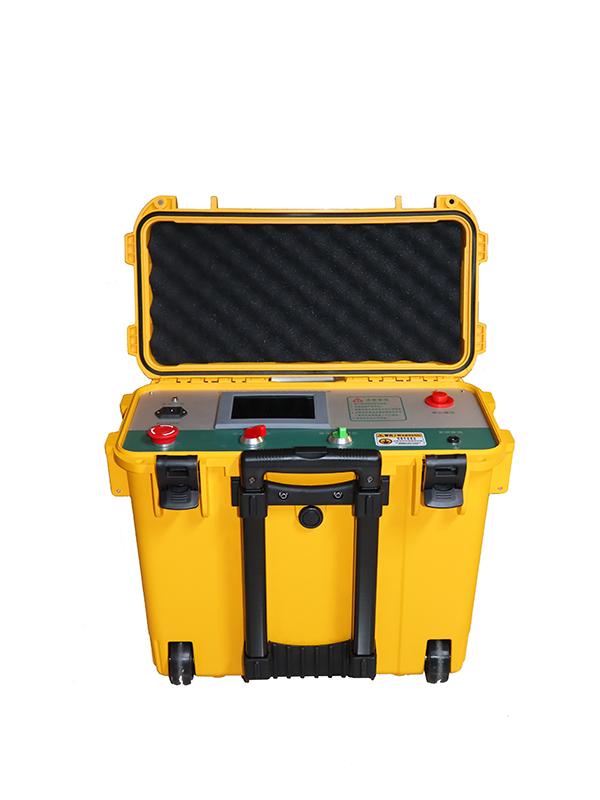

三、一體化高壓信號發生器：高壓閃絡放電暴露故障點的位置
功能特點及設備參數：
1.設備緊湊型設計，軟件控制，具有自動升壓、穩壓功能。
2.智能操作，實時高壓動態顯示，故障點放電自動指示。
3.系統軟件自動判斷，具有過流自動保護功能，并及時進行液晶文字提示。
4.工業級 5.6 寸彩色液晶顯示，數據顯示非常直觀。
5.箱體采用高強度工程塑料絕緣材料，操作安全，體積小、重量輕、接線簡單。
6.內置高壓隔離保護，電容內置，專用組合接地線設計，性能穩定。可連續工作 8 小時以上。
7.工業級防爆便攜拉桿機箱，方便用戶使用及攜帶。
8.可選配鋰電池供電，無需外接電源方便戶外使用。輸出電壓:負直流 0～32kV， 連續可調。
9.高壓閃絡放電暴露故障點的位置內置電容:35kV/4uF 脈沖電容沖擊能量: ＞2000J。
10.放電頻率:最小 3 秒/次。
11.顯示方式:工業級 5.6 寸 OLED 高亮彩色液晶屏。
12.顯示信息:模擬表盤式實時顯示輸出高壓、柱形條顯示預設電壓、數字顯示工作電流、動態圖標指示放電。
13.工作電源:AC220V±10%，50Hz，可外置移動電源工作工作溫度:-10℃～50℃； 相對濕度:≤90% ；輸出功率:≤1.5kVA。
14.地線規格:專用組合接地線設計，采用一分四方式，完成系統接地包裝規格:采用工業級黑色安全防護箱，防護等級 IP67。

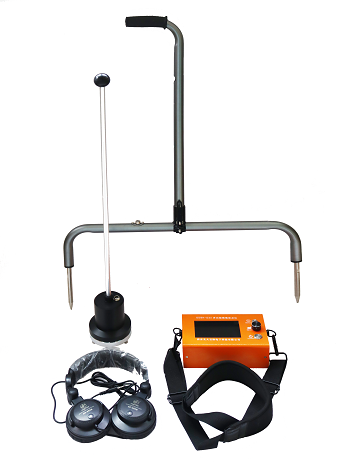

四、多功能精確定點儀：電纜故障位置精確定點。
工作模式：聲磁定點模式、跨步電壓模式
2. 工作方法：聲磁同步法、跨步電壓法、聲測法、磁場巡測法
3. 顯示方式：4.3 寸高亮OLED 顯示器，分辨率為 480*272
4. 故障距離：最大檢測距離范圍為 25m
5.操作方式：一鍵式可編程的脈沖編碼按鍵操作
6. 數據處理：音頻波形顯示、跨步電壓波形顯示、故障距離數字顯示
7. 頻率范圍：100Hz～1500Hz 低通：100～400Hz 帶通：150～600Hz 高通：200～1500Hz
8.音頻測試精度：10cm
9. 音頻波形顯示：≤15m
10. 跨步電壓靈敏度：0.1mV
11.電磁強度顯示：矩形條顯示，數字顯示，最大值顯示
12.信號增益：音頻增益＞110dB，跨步電壓多檔位調節
13.隔離干擾：DC，50Hz
14.供電方式：內置電池供電
15. 7.4V 鋰電池供電,工作時長：＞6h
16.具有自動檢測脈沖信號功能
17. 84dB 最大音量限制
18.設備尺寸; 275×150×215
19.重 量：2.0kg
